شنهوا یک شرکت تولید کننده پاک کننده شابلون smt پیشرو در چین است.ما دستگاه تمیز کننده استنسیل پنوماتیک، دستگاه تمیز کننده اسپری برقی و دستگاه تمیز کننده استنسیل التراسونیک را می سازیم.ما بیش از 800 مجموعه را در کارخانه های مشتریان داخلی و خارج از کشور نصب کرده ایم.ما 100 مجموعه دستگاه تمیز کننده استنسیل پنوماتیک SME-750 را در سال 2020 فروختیم.
توضیحات ماشین:

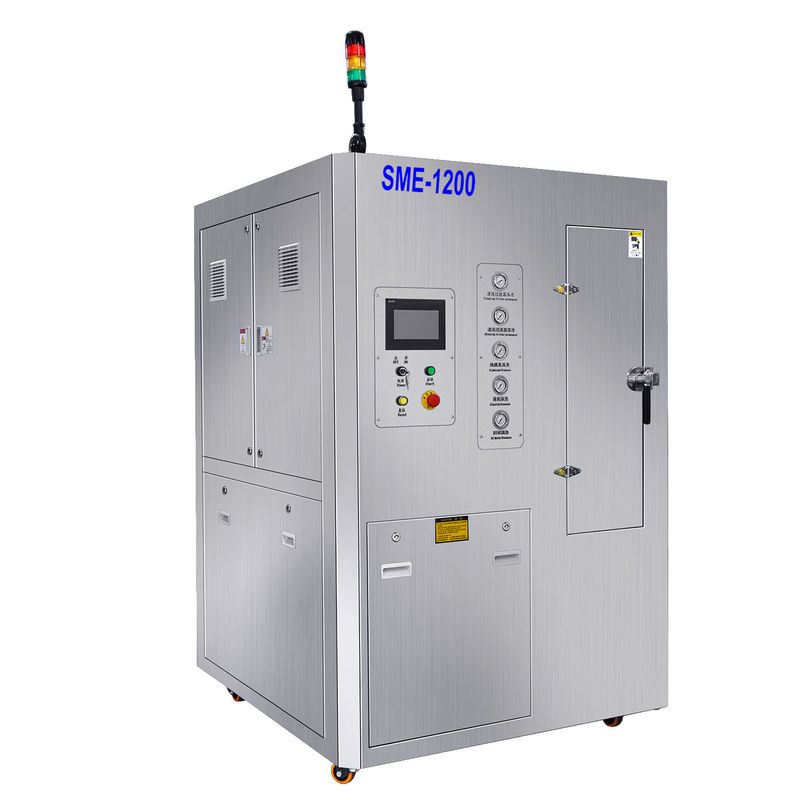

به عنوان یک دستگاه تمیز کردن اسپری کنترلی PLC با سایز بزرگ استنسیل 1200*750 میلی متر.SME-1200 است یک دستگاه تمیز کننده شابلون اسپری مایع آبی در اندازه بزرگ و غیر استاندارد.
SME-1200 از مایع آبی برای تمیز کردن، آب DI (آب DM) برای شستشو، خشک کردن هوای گرم استفاده کنید.مایع و آب می توانند به طور خودکار اضافه و تخلیه شوند.

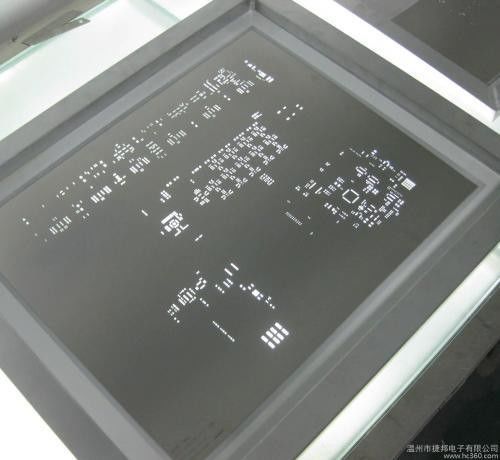

کاربرد چندگانه:شابلون خمیر لحیم کاری،استنسی چسب قرمزL، ضخامت 3 میلی مترشابلون کوپر چسب قرمز، 3 میلی مترشابلون پلاستیکی چسب قرمز، مدار چاپی اشتباه چاپ شده و اسکریج ها.
فرآیند تمیز کردن SME-1200: شستشوی مایع مبتنی بر آب - شستشو با آب DI - خشک کردن با هوای داغ.

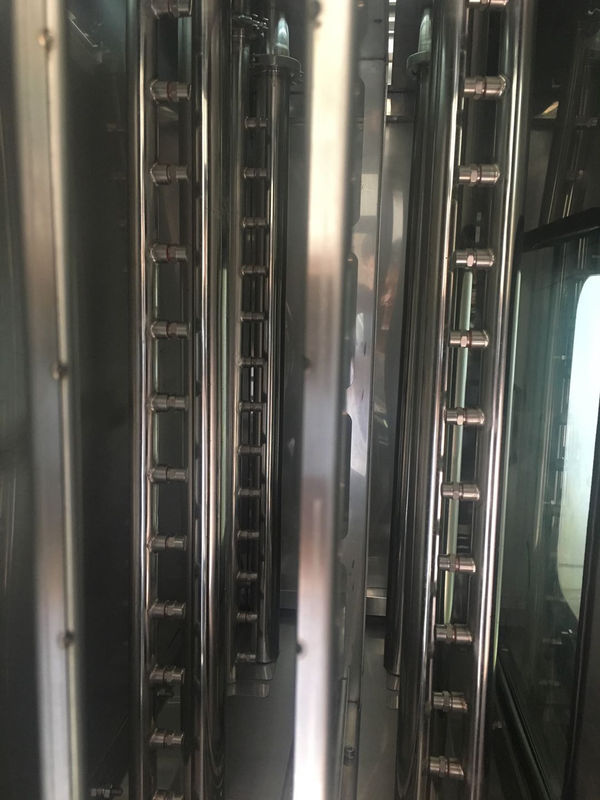

SME-1200 دارای ساختار مکانیزم پایدار است - 4 میله اسپری تمیز کننده و 4 چاقوی هوا که در سمت چپ و راست شابلون ثابت شده اند.حرکت شابلون به جلو و عقب در کابینت تمیز کردن..
ویژگی های دستگاه:
1. انواع شابلون خمیر لحیم کاری SMT، شابلون کوپر چسب قرمز / استنسیل پلاستیکی، چاپ اشتباه PCB و اسکاج.
2. 4 میله اسپری و 4 چاقوی هوا ثابت در حالی که شابلون به جلو و عقب حرکت می کند، قابل اعتماد و پایدار استسازوکار.
3. فرآیند شستشو و آبکشی سریع.
4. فرآیند ماشین از طریق یک پنجره مشاهده بزرگ قابل مشاهده است.
5. زمان واقعی مایع و سیستم فیلتر آب DI.
6. خروج هوای فشرده در لوله ها و پمپ مایع باقی می ماند.این عملکرد باعث صرفه جویی در مایعات می شود.
7. مواد فولادی ضد زنگ SUS304، محافظت در برابر خوردگی اسید و آلکیک.
8. کنترل PLC و رابط عملیات انگلیسی TP.
9. دمای مایع، زمان شستشوی مایع، زمان آبکشی آب DI، دمای آب DI، زمان خشک شدن هوای گرم و دما را می توان تنظیم و تغییر داد.
10. عملکرد خودکار اضافه و تخلیه آب مایع و DI.
11. عملکرد زنگ تعویض به موقع فیلتر آب مایع و DI.
12. قطعات برقی و پئوماتیک معروف جهانی اشنایدر، میتسوبیشی، SMC، CKD، Omron.
مشخصات ماشین:
| S/N |
مورد |
SPEC |
ملاحظات |
| 1 |
اندازه شابلون |
L1200*W750*T40mm |
|
| 2 |
زمان شستشو |
3 تا 5 دقیقه |
|
| 3 |
زمان آبکشی |
1 ~ 2 دقیقه |
|
| 4 |
زمان خشک شدن |
3 تا 6 دقیقه |
|
| 5 |
دمای مایع را بشویید |
دمای اتاق ~60 درجه سانتیگراد |
|
| 6 |
دمای آب DI |
دمای اتاق ~60 درجه سانتیگراد |
|
| 7 |
دمای هوای گرم |
دمای اتاق 100 درجه سانتیگراد |
|
| 8 |
ظرفیت مخزن مایع/مخزن آب |
60 لیتر / 60 لیتر |
|
| 9 |
فشار اسپری مایع/آب |
4 تا 5 کیلوگرم بر سانتی متر مربع |
|
| 10 |
نوع مایع |
مایع مبتنی بر آب |
|
| 11 |
نوع آب |
آب DI یا آب DM |
|
| 12 |
دقت فیلتر مایع/آب |
1m/1um |
|
| 13 |
قدرت حرارتی مایع |
9 کیلو وات |
|
| 14 |
قدرت حرارت آب |
9 کیلو وات |
|
| 15 |
قدرت حرارت هوای گرم |
6 کیلو وات |
|
| 16 |
برق و تامین هوا |
AC380V,3P,50/60Hz,28KW,0.5Mpa |
|
| 17 |
اندازه ماشین |
L1300*W1850*H1970mm |
|
| 18 |
وزن دستگاه |
1000 کیلوگرم |
|
پرسش و پاسخ:
Q1.چرا این دستگاه تمیز کننده شابلون برقی را انتخاب کنید؟
A1: زیرا SME-1200 از مایع مبتنی بر آب استفاده می کند که ایمنی، حفاظت از محیط زیست و شستشو آسان است.
Q2: آیا SME-1200 می تواند شابلون مسی و ماسک پالستیکی چاپ شده با چسب قرمز به ضخامت 3 میلی متر را تمیز کند؟
A2: بله، می تواند زیرا فشار تمیز کننده قوی آن می تواند سوراخ های بسیار کمی را در شابلون و ماسک ایجاد کند تا چسب قرمز را بشویید.
Q3: آیا پس از فرآیند شستشو، شستشو و خشک کردن بسیار خشک است؟
A3: بله، بسیار خشک است زیرا دمای هوای گرم و دمیدن هوا نتیجه می شود.
Q3: چگونه SME-1200 مدار چاپی اشتباه چاپ شده، اسکاج و شابلون های بدون قاب را تمیز می کند؟
A4: با استفاده از فیکسچر PCB که به اشتباه چاپ شده است، فیکسچر اسکاجی، فیکسچر شابلون بدون قاب.
مقایسه تصاویر قبل و بعد از تمیز کردن:
