توضیحات دستگاه:
SHENHUA یک تولید کننده پیشرو دستگاه تمیز کننده شابلون SMT در چین است. ما دستگاه تمیز کننده شابلون SMT با اسپری پنوماتیک را تولید می کنیم, برقی اسپری دستگاه تمیز کننده شابلون SMT و تمیز کننده شابلون SMT اولتراسونیک. ما بیش از 8 دستگاه نصب کرده ایم00 مجموعه در کارخانه های مشتریان داخلی و خارجی و حدود 100 مجموعه فروخته ایمدستگاه تمیز کننده در سال 2020.
SME-830 یک دستگاه تمیز کننده اسپری مایع آبی اولتراسونیک و دو طرفه شابلون خمیر لحیم SMT است.
SME-830 یک دستگاه تمیز کننده شابلون اولتراسونیک + اسپری است. اولتراسونیک پایین و اسپری جانبی نتیجه تمیز عالی را ایجاد می کنند.
فرآیند تمیز کردن: تمیز کردن اسپری مایع مبتنی بر آب - شستشوی اولتراسونیک - آب DI آبکشی - خشک کردن با هوای گرم.
SME-830 دارای یک کابینت شستشو و یک کابینت آبکشی آب DI است.
SME-830 دارای ساختار ربات متحرک X-Y-Z است.
ویژگی های دستگاه:
1. انواع شابلون خمیر لحیم SMT، شابلون مسی چسب قرمز / شابلون پلاستیکی، PCB چاپ اشتباه و کاردک.

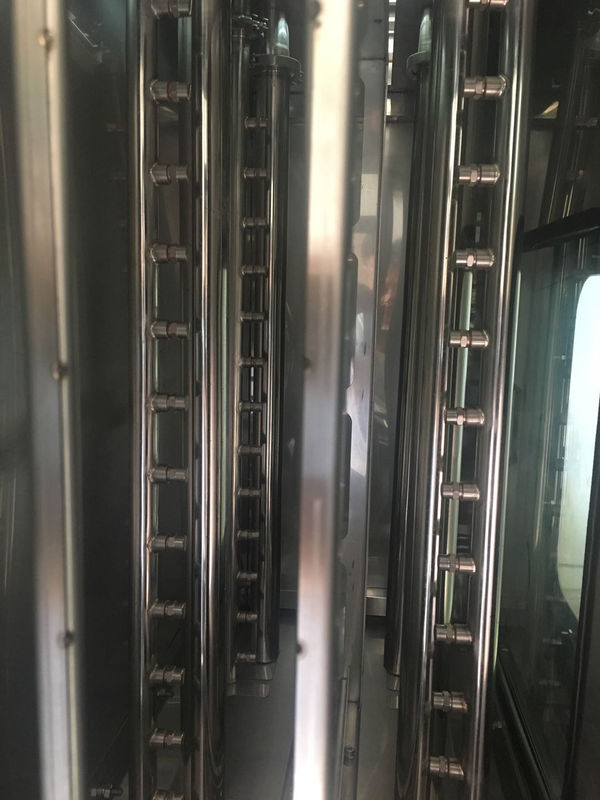

2. تمیز کردن اولتراسونیک + اسپری، نتیجه تمیز کردن فوق العاده.
3. فرآیند شستشو و آبکشی سریع.
4. فرآیند دستگاه از طریق یک پنجره مشاهده بزرگ قابل مشاهده است.
5. سیستم فیلتر مایع و آب DI در زمان واقعی.
6. مایع و آب DI به طور دوره ای استفاده می شود.
7. مواد فولادی ضد زنگ SUS304، محافظت در برابر خوردگی اسید و قلیایی. .
8. PLC کنترل و رابط کاربری TP انگلیسی.
9. دمای مایع، زمان شستشوی مایع، زمان آبکشی آب DI، دمای آب DI، زمان و دمای خشک شدن هوای گرم را می توان تنظیم و اصلاح کرد.
10. عملکرد افزودن و تخلیه خودکار مایع و آب DI.
11. عملکرد هشدار جایگزینی به موقع فیلتر مایع و آب DI.
12. قطعات الکتریکی و پنوماتیکی معروف جهان Schneider, Mitsubishi, SMC, CKD, Omron.
مشخصات دستگاه:
| S/N |
مورد |
مشخصات |
یادداشت |
| 1 |
اندازه شابلون |
L750*W750*T40mm |
|
| 2 |
زمان شستشو |
3~5 دقیقه |
|
| 3 |
زمان آبکشی |
1~2 دقیقه |
|
| 4 |
زمان خشک شدن |
3~5 دقیقه |
|
| 5 |
دمای مایع شستشو |
دمای اتاق~60℃ |
|
| 6 |
دمای آب DI |
دمای اتاق~60℃ |
|
| 7 |
دمای هوای گرم |
دمای اتاق~100℃ |
|
| 8 |
ظرفیت مخزن مایع/مخزن آب |
60 لیتر/60 لیتر |
|
| 9 |
فشار اسپری مایع/آب |
4~5 کیلوگرم بر سانتی متر مربع |
|
| 10 |
نوع مایع |
مایع مبتنی بر آب |
|
| 11 |
نوع آب |
آب DI یا آب DM |
|
| 12 |
دقت فیلتر مایع/آب |
1um/1um |
|
| 13 |
توان حرارتی مایع |
9 کیلووات |
|
| 14 |
توان حرارتی آب |
9 کیلووات |
|
| 15 |
توان حرارتی هوای گرم |
6 کیلووات |
|
| 16 |
منبع تغذیه برق و هوا |
AC380V,3P,50/60Hz,28KW,0.5Mpa |
|
| 17 |
اندازه دستگاه |
L1300*W1400*H1970mm |
|
| 18 |
وزن دستگاه |
730 کیلوگرم |
|
سوالات و پاسخ ها:
Q1. چرا این دستگاه تمیز کننده شابلون برقی را انتخاب می کنید؟
A1: زیرا SME-830 از مایع مبتنی بر آب استفاده می کند که ایمن، محافظ محیط زیست و آسان برای شستشو است.
Q2: آیا SME-830 می تواند شابلون مسی چسب قرمز و ماسک پلاستیکی به ضخامت 3 میلی متر را تمیز کند؟
A2: بله، می تواند زیرا فشار تمیز کننده قدرتمند آن می تواند به سوراخ های بسیار کوچکی در شابلون و ماسک نفوذ کند تا چسب قرمز را بشوید.
Q3: آیا بعد از فرآیند شستشو، آبکشی و خشک کردن بسیار خشک است؟
A3: بله، بسیار خشک است زیرا دمای هوای گرم و نتیجه دمیدن هوا.
Q3: چگونه SME-830 PCB های چاپ اشتباه، کاردک ها و شابلون های بدون قاب را تمیز می کند؟
A4: با استفاده از فیکسچر PCB چاپ اشتباه، فیکسچر کاردک، فیکسچر شابلون بدون قاب.
مقایسه نتیجه تمیز کردن قبل و بعد از تمیز کردن:
