دستگاه تمیز کردن شابلون SME-860 با اسکنر علامت گذاری دو بعدی کامپیوتر و ماژولار شبکه برای اتصال MES

Product Details

محل منبع: دونگوان ، چین

نام تجاری: SHENHUA

گواهی: CE,UL

شماره مدل: SME-860

Payment & Shipping Terms

مقدار حداقل تعداد سفارش: 1 ست

قیمت: negotiation

جزئیات بسته بندی: تخته سه لا + بسته خلاuum ، اندازه: 1600 * 1700 * 2040 (L * W * T) میلی متر

زمان تحویل: 40 ~ 45 روز کاری

شرایط پرداخت: T / T ، L / C ، Western Union ، MoneyGram ، D / A ، D / P

قابلیت ارائه: 200 مجموعه در سال

بهترین قیمت رو بدست بیار
Product Details
High Light:

دستگاه تمیز کردن استنسیل SME 860

,

دستگاه تمیز کردن استنسیل 400 لیتر

,

دستگاه استنسیل اتوماتیک 400 لیتر

اندازه شابلون:
حداکثر 29*29*1.57 اینچ (L*W*T)
مایع شستشو:
مایع خمیر لحیم کاری مبتنی بر آب
آب را بشویید:
آب DI یا آب DM یا آب تصفیه کننده
خشک:
هوای گرم خشک کن
وای وقت:
3 تا 6 دقیقه
زمان آبکشی:
1 ~ 2 دقیقه
زمان خشک شدن:
3 تا 6 دقیقه
فیلتر مایع/آب:
1um/1um زمان واقعی
منبع تغذیه:
AC380V، 3P، 50/60Hz، 28KW
تامین هوای فشرده:
0.5 ~ 0.7 مگاپاسکال، 200 ~ 400 لیتر در دقیقه
وزن:
820 کیلوگرم
اندازه ماشین:
1400*1470*2050 (L*W*T) میلی متر
اندازه شابلون:
حداکثر 29*29*1.57 اینچ (L*W*T)
مایع شستشو:
مایع خمیر لحیم کاری مبتنی بر آب
آب را بشویید:
آب DI یا آب DM یا آب تصفیه کننده
خشک:
هوای گرم خشک کن
وای وقت:
3 تا 6 دقیقه
زمان آبکشی:
1 ~ 2 دقیقه
زمان خشک شدن:
3 تا 6 دقیقه
فیلتر مایع/آب:
1um/1um زمان واقعی
منبع تغذیه:
AC380V، 3P، 50/60Hz، 28KW
تامین هوای فشرده:
0.5 ~ 0.7 مگاپاسکال، 200 ~ 400 لیتر در دقیقه
وزن:
820 کیلوگرم
اندازه ماشین:
1400*1470*2050 (L*W*T) میلی متر
Product Description

توضیحات ماشین

شنهوایک شرکت تولید کننده پاک کننده شابلون smt پیشرو در چین است.ما دستگاه تمیز کننده استنسیل پنوماتیک، دستگاه تمیز کننده اسپری برقی و دستگاه تمیز کننده استنسیل التراسونیک را می سازیم.ما بیش از 800 مجموعه را در کارخانه های مشتریان داخلی و خارج از کشور نصب کرده ایم.ما 100 مجموعه دستگاه تمیز کننده استنسیل پنوماتیک SME-750 را در سال 2020 فروختیم.



دستگاه تمیز کردن استنسیل SME-860 دستگاه تمیز کننده استنسیل چاپی با خمیر لحیم کاری خودکار 80 لیترییک تجهیزات هوشمند اتوماتیک، صنعتی + PLC کنترل شده و متصل به سیستم MES است.SME-860 دارای پورت MES مدولار و MES است و می تواند پارامترهای ماشین را به سیستم MES مشتریان ارائه دهد.



محدوده چند کاربرد SME-860:شابلون خمیر لحیم کاری،استنسی چسب قرمزL، ضخامت 3 میلی مترشابلون کوپر چسب قرمز، 3 میلی مترشابلون پلاستیکی چسب قرمز، مدار چاپی اشتباه چاپ شده و اسکریج ها.



فرآیند شستشوی خودکار: شستشوی مایع مبتنی بر آب - شستشو با آب DI - خشک کردن با هوای داغ.



پایدارترین ساختار مکانیزم - 4 میله اسپری تمیزکننده و 4 چاقوی هوا ثابت در سمت چپ و راست شابلون.حرکت شابلون به جلو و عقب در کابینت تمیز کردن..

ویژگی های دستگاه:

1. فرآیند: شستشوی مایع مبتنی بر آب + شستشو با آب DI+ فرآیند خشک کردن با هوای گرم.
2. چند منظوره: خمیر لحیم کاری / شابلون چسب قرمز، شابلون کوپر چسب قرمز / ماسک پلاستیکی، PCB اشتباه چاپ شده، اسکاج.
3. مکانیسم پایدار: شابلون در کابینت شستشو به جلو و عقب حرکت می کند در حالی که میله های اسپری و چاقوهای هوا ثابت هستند.-- دستگاه را پایدار و قابل اعتماد می کند.
4. نتیجه تمیز کردن عالی: فشار اسپری تا 4 ~ 5 کیلوگرم / سانتی متر مربع و نازل های حجم بالا، نتیجه تمیز کردن بسیار خوب است.
5. سیستم فیلتر زمان واقعی: مایع و آب را می توان مورد استفاده قرار داد، هیچ توپ لحیم کاری دوباره به سطح شابلون باز نمی گردد.به خصوص برای شابلون دقیق.
6. فاصله کمتر، کارآمدتر: 4 میله اسپری و چاقوهای هوا ثابت در سمت چپ و راست شابلون، فاصله حرکت شابلون به طول 750 میلی متر به 420 میلی متر کاهش می یابد.
7. متر فشار: مایع تمیز کننده / آب شستشو / فیلتر مایع / فیلتر آب فشار سنج در پانل جلویی، آسان برای تماشا و نظارت بر آنها.
8. ساختار فولاد ضد زنگ SUS304: حفاظت در برابر خوردگی قلیایی و قلیایی.تمام لوله ها، بشکه فیلتر و پمپ ها از جنس sus304 هستند و اصلاً لوله های پلاستیکی ندارند.

9. یک کلید عملیات آسان: فقط کلید "شروع" را فشار دهید، تمام فرآیندها به طور خودکار مطابق با تنظیمات برنامه اجرا می شوند.
10. قابل مشاهده: پنجره در سمت راست محفظه تمیز، تمام فرآیند قابل مشاهده است.
11. کاهش هزینه مایعات: خروج هوای فشرده پس از فرآیند تمیز کردن، در لوله ها و پمپ ها مایع باقی می ماند، تا 50٪ در مایع صرفه جویی می شود.
12. کنترل PLC، رابط عملیات انگلیسی TP: زمان تمیز کردن، دما، زمان شستشو، دما.زمان خشک شدن، دما ... پارامترها به راحتی تنظیم و تغییر می کنند.
13. عملکرد مایع و آب خودکار اضافه و تخلیه: مجهز به پمپ هوا مایع/آب اضافه و تخلیه خودکار.
14. قطعات معروف دنیا و با کیفیت بالا از Scheidier، Mitsubish، Omron، SMC، CKD.
15. حفاظت LS: 4 سطح سوئیچ سطح مایع و آب، سطح پایین برای محافظت از بخاری، پمپ ها، سطح M و H یادآور اضافه کردن مایع یا آب، سطح HH برای محافظت از سرریز.
16. کنترل دمای بخاری: محاسبه PID، دقت ± 3 درجه، حفاظت از دمای بیش از حد.
17. حلقه باز و بسته آب: هر دو این 2 حلقه را می توان برای استفاده انتخاب کرد.
18. عملکرد عالی نرم افزار: حالت خودکار/دستی، پورت های ورودی/خروجی، تنظیمات پارامترها، یادآوری جایگزینی فیلتر...





مشخصات ماشین:

S/N مورد SPEC ملاحظات
1 اندازه شابلون L29 * W29 * T1.57 اینچ
2 زمان شستشو 3 تا 5 دقیقه
3 زمان آبکشی 1 ~ 2 دقیقه
4 زمان خشک شدن 3 تا 6 دقیقه
5 دمای مایع را بشویید دمای اتاق ~60 درجه سانتیگراد
6 دمای آب DI دمای اتاق ~60 درجه سانتیگراد
7 دمای هوای گرم دمای اتاق 100 درجه سانتیگراد
8 ظرفیت مخزن مایع/مخزن آب 60 لیتر / 60 لیتر
9 فشار اسپری مایع/آب 4 تا 5 کیلوگرم بر سانتی متر مربع
10 نوع مایع مایع مبتنی بر آب
11 نوع آب آب DI یا آب DM
12 دقت فیلتر مایع/آب 1m/1um
13 قدرت حرارتی مایع 9 کیلو وات
14 قدرت حرارت آب 9 کیلو وات
15 قدرت حرارت هوای گرم 6 کیلو وات
16 برق و تامین هوا AC380V,3P,50/60Hz,28KW,0.5Mpa
17 اندازه ماشین L1300*W1400*H1970mm
18 وزن دستگاه 720 کیلوگرم



پرسش و پاسخ:

Q1.چرا این دستگاه تمیز کننده شابلون برقی را انتخاب کنید؟

A1: زیرا SME-860 از مایع مبتنی بر آب استفاده می کند که ایمنی، حفاظت از محیط زیست و شستشو آسان است.



Q2: آیا SME-860 می تواند شابلون مسی و ماسک پالستیک با چسب قرمز چاپ شده با ضخامت 3 میلی متر را تمیز کند؟

A2: بله، می تواند زیرا فشار تمیز کننده قوی آن می تواند سوراخ های بسیار کمی را در شابلون و ماسک ایجاد کند تا چسب قرمز را بشویید.



Q3: آیا پس از فرآیند شستشو، شستشو و خشک کردن بسیار خشک است؟

A3: بله، بسیار خشک است زیرا دمای هوای گرم و دمیدن هوا نتیجه می شود.



Q4: چگونه SME-860 مدار چاپی اشتباه چاپ شده، اسکاج و شابلون های بدون قاب را تمیز می کند؟

A4: با استفاده از فیکسچر PCB که به اشتباه چاپ شده است، فیکسچر اسکاجی، فیکسچر شابلون بدون قاب.

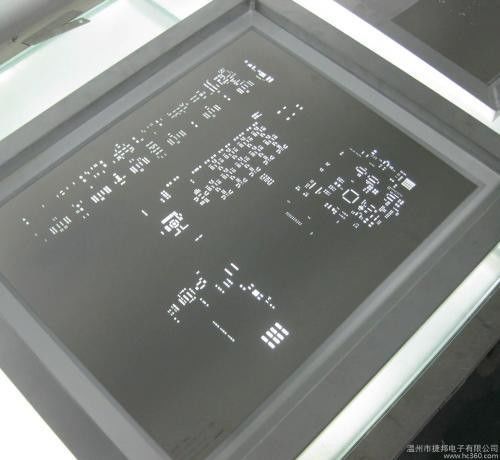

مقایسه نتایج تمیز کردن قبل و بعد از تمیز کردن:



دستگاه تمیز کردن شابلون SME-860 با اسکنر علامت گذاری دو بعدی کامپیوتر و ماژولار شبکه برای اتصال MES 0





دستگاه تمیز کردن شابلون SME-860 با اسکنر علامت گذاری دو بعدی کامپیوتر و ماژولار شبکه برای اتصال MES 1
