دستگاه اسپری تمیز کننده درون خطی قاب فولادی SUS304 PCBA فلاکس با تاییدیه CE

Product Details

محل منبع: گوانگدونگ ، چین

نام تجاری: SHENHUA

گواهی: CE,ISO,UL

شماره مدل: SME-6600

Payment & Shipping Terms

مقدار حداقل تعداد سفارش: 1 ست

قیمت: negotiation

جزئیات بسته بندی: خلا case + بسته مورد تخته سه لا ، اندازه مورد: 7200 * 2200 * 2200 میلی متر (L * W * H)

زمان تحویل: 60 ~ 80days

شرایط پرداخت: L / C ، T / T ، D / P ، Western Union، Paypal، Gram Money

قابلیت ارائه: 100 مجموعه در سال

بهترین قیمت رو بدست بیار
Product Details
High Light:

دستگاه تمیز کردن برد مدار SUS304

,

دستگاه تمیز صفحه برد 600 میلی متر

,

دستگاه smt SUS304

مواد:
فولاد ضد زنگ SUS304
اندازه PCBA:
حداکثر L600*W500*T100mm
عرض شبکه نقاله:
600 میلی متر
سرعت نوار نقاله:
0.1 تا 1.5 متر در دقیقه
جهت نوار نقاله:
چپ به راست
مقدار آب DI:
500 ~ 1000 لیتر در ساعت
مقدار خروجی هوا:
42 متر مکعب در ساعت
محدوده مقاومت آب DI:
0~18MΩ
تامین هوای فشرده:
0.5 مگاپاسکال، 200 تا 400 لیتر در دقیقه
منبع تغذیه::
AC380V، 3P، 50/60Hz، 150KW
اندازه ماشین:
6600*1650*1650 (L*W*H) میلی متر
وزن دستگاه:
3200 کیلوگرم
مواد:
فولاد ضد زنگ SUS304
اندازه PCBA:
حداکثر L600*W500*T100mm
عرض شبکه نقاله:
600 میلی متر
سرعت نوار نقاله:
0.1 تا 1.5 متر در دقیقه
جهت نوار نقاله:
چپ به راست
مقدار آب DI:
500 ~ 1000 لیتر در ساعت
مقدار خروجی هوا:
42 متر مکعب در ساعت
محدوده مقاومت آب DI:
0~18MΩ
تامین هوای فشرده:
0.5 مگاپاسکال، 200 تا 400 لیتر در دقیقه
منبع تغذیه::
AC380V، 3P، 50/60Hz، 150KW
اندازه ماشین:
6600*1650*1650 (L*W*H) میلی متر
وزن دستگاه:
3200 کیلوگرم
Product Description

توضیحات محصول

بهترین دستگاه تمیز کننده عملکرد ما: دستگاه تمیز کننده اسپری PCBA قاب فولادی ضد زنگ SUS304 با تأیید CE.

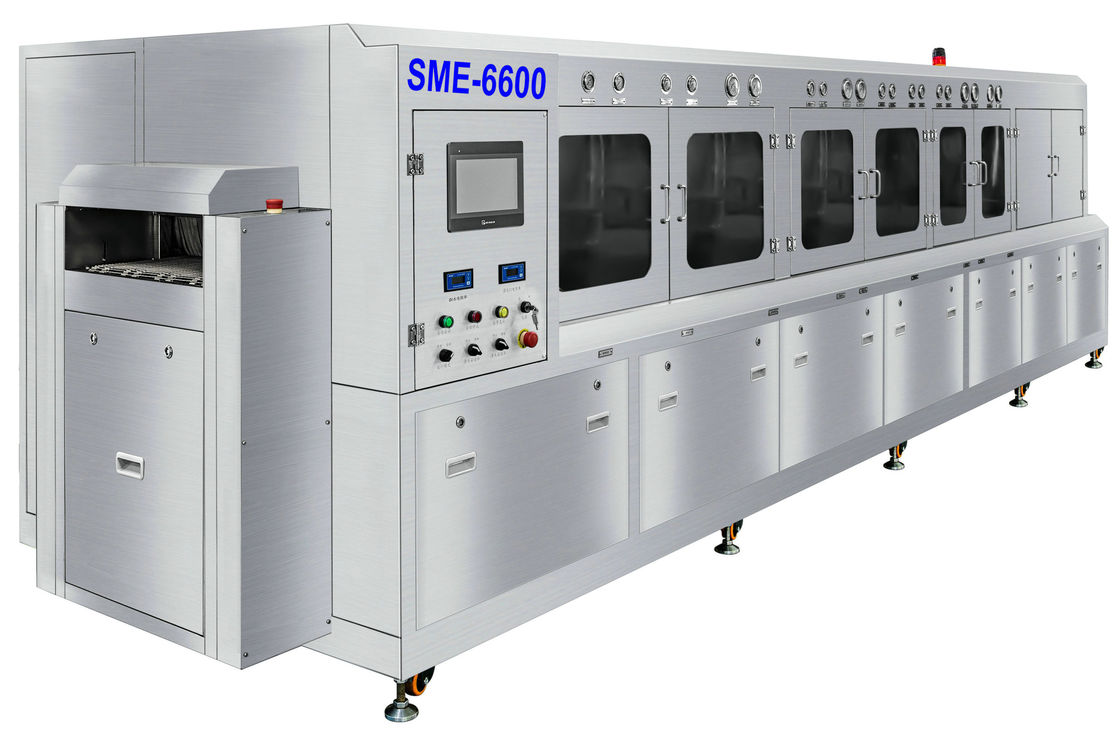

SME-6600یک دستگاه تمیز کننده مواد استیل ضد زنگ SUS304 و طراحی مدولار است.



محدوده شستشو: باقیمانده شار PCBA، گلوله های خاکشیر و ذرات روی PCBA، مانند: شار رزین، شار محلول در آب، شار غیر تمیز، خمیر لحیم کاری و سایر آلودگی های آلی و معدنی.



بخش و فرآیند تمیز کردن مدولار: پیش شستشو + شستشو 1 + شستشو 2 + عایق شیمیایی + پیش شستشو + آبکشی + شستشوی نهایی + خشک کردن با هوا + خشک کردن با هوای گرم 1 + خشک کردن هوای گرم 2.


فناوری تمیز کردن اسپری پیشرفته SHENHUA، این سیستم دارای مزایای زیر است:


1. PCBA مقدار زیادی در سیستم تمیز کردن خط.
2. روش شستشو اسپری مایع زیاد، نتیجه شستشوی فوق العاده.شار خمیر لحیم کاری آب سولار و شار خمیر لحیم کاری غیر تمیز را روی SMT یا THT PCBA پس از جوشکاری کاملاً تمیز کنید.
3. بخش شستشو طولانی تر + بخش شستشو با آب DI + بخش دمش هوا + 2 بخش خشک کردن هوای گرم.
4. تامین آب مایع و تازه DI به طور خودکار، سرریز آب پس از بخش DI به قسمت قبلی برای تجدید آب DI.
5. سیستم اسپری بالا/پایین در بخش های شستشو و آبکشی.
6. فشار اسپری آب مایع و DI را می توان برای الزامات تمیز کردن PCBA نامطلوب تنظیم کرد.
7. استاندارد مجهز به سیستم نظارت بر مقاومت، محدوده مقاومت 0 ~ 18 MΩ.
8. چاقوهای هوا با باد خشک + 2 بخش سیستم خشک هوای گرم.
9. سیستم خالص نوار نقاله تخت PCB ضد زنگ SUS304.
10. سیستم کنترل PLC، رابط عملیات انگلیسی، عملیات آسان.
11. بسیاری از توابع اختیاری در دسترس است.

12. ساختار کل SUS304، مقاومت در برابر خوردگی اسید و قلیایی.

مشخصات ماشین:



S/N مورد مشخصات SME-6600
1 توری مخروطی 600 میلی متر
2 سرعت نوار نقاله 0.1 تا 1.5 متر در دقیقه
3 ارتفاع نوار نقاله 50±900 میلی متر
4 جهت نوار نقاله چپ به راست
5 اندازه PCB حداکثر L500*W600mm
6 ارتفاع PCB حداکثر 100 میلی متر (با جزء)
7 ظرفیت مخزن شستشو 300 لیتر
8 ظرفیت مخزن آبکشی 30 لیتر + 120 لیتر + 30 لیتر
9 مصرف آب DI 400 تا 1000 لیتر در ساعت
10 هوای خسته 42 متر مربع
11 کنترل الکتریکی PLC+TP
12 محدوده مقاومت 0~18MΩ
13 محدوده PH 0 تا 14
14 منبع هوا 0.5 مگاپاسکال
15 منبع تغذیه AC380V، 50/60HZ، 3P، 150KW
16 اندازه دستگاه L6600*W1800*H1650mm
17 وزن دستگاه 3600 کیلوگرم



پرسش و پاسخ مشتری

Q1: چرا SME-6600 می تواند تمام PCBA ها را تمیز کند؟

A1: SME-6600 یک دستگاه به طول 6600 میلی متر است، دارای بخش شستشو 2x600 میلی متر با میله های اسپری 2x14 بر روی آن است، به همین دلیل بسیار قدرتمند است.



Q2: چرا 150KW است؟

A2: در بخش شستشو، دارای بخاری 3x12KW است؛ در بخش قبل از شستشو، دارای بخاری 1x12KW است.در بخش Rinse دارای بخاری 3x12KW است.در بخش خشک هوای گرم دارای بخاری 2x7.5KW است و همچنین دارای دمنده هوا و پمپ های برقی هستیم.



Q3: دمای مایع و دمای آب DI چقدر است؟

A3: دمای مایع می تواند تا 80 ℃ گرم شود.آب DI می تواند تا 60 درجه سانتیگراد گرم شود.



Q4: مصرف مایع در ساعت چقدر است؟

A4: این به خود مایع و دما بستگی دارد، ما کندانسور خنک مایع را نصب می کنیم، به طور معمول 5 ~ 15 لیتر در ساعت.



برای جزئیات بیشتر چیزی بپرسید

تصاویر مقایسه PCB قبل و بعد از تمیز کردن:
دستگاه اسپری تمیز کننده درون خطی قاب فولادی SUS304 PCBA فلاکس با تاییدیه CE 0


دستگاه اسپری تمیز کننده درون خطی قاب فولادی SUS304 PCBA فلاکس با تاییدیه CE 1
